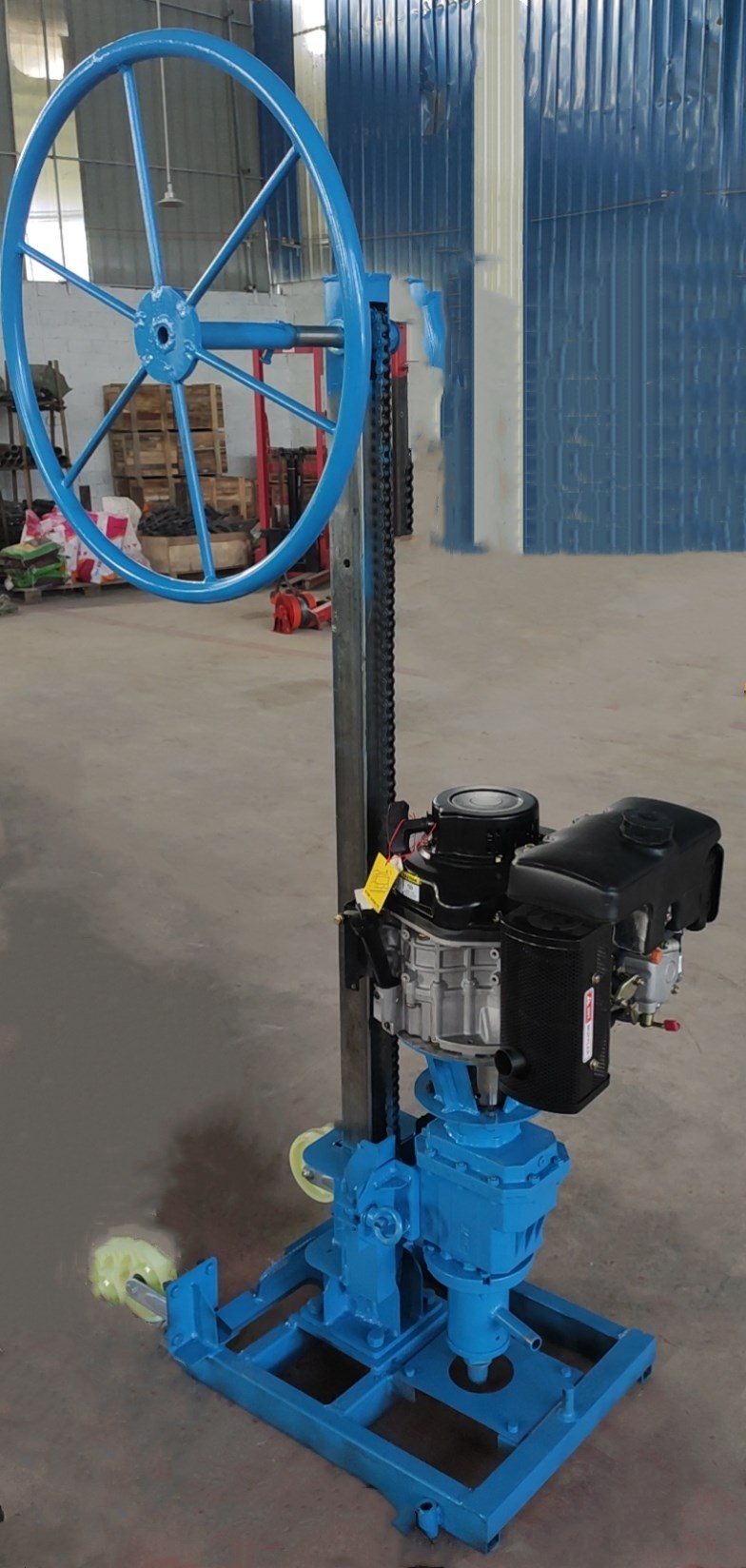

當前位置：NTQZ-Q20型輕便型勘探鉆機(20m)
一、介紹：NTQZ-Q20型輕便式取樣鉆機，既可以取土樣、巖芯樣，也可以不取芯鉆孔，比如鉆孔灌漿等不需要取樣孔，是一種多用途微型工程鉆機。
可以2人操作的取芯鉆機!鉆探深度可達20米!采用輕便的汽油機（或柴油機可選）作為動力，分體式輕便實用，帶兩輪搬遷十分便利，帶支架穩定可靠，滿足野外車輛無法進入地區時用;鉆機操作簡單，易學易懂?？蓪?shí)現合金鉆頭、復合片鉆頭、金剛石鉆頭取樣鉆進，也可以實現麻花螺旋鉆進、三葉合金鉆頭、復合片不取芯鉆頭等不取芯鉆孔鉆進的需求。
鉆進過程中提升和給進是依靠加壓手輪圓盤通過鏈輪鏈條來完成，大大提高了鉆機提升和加壓力。取樣鉆進過程中，利用水泵冷卻回轉器和鉆頭，并攜帶土巖屑返回地表。隨著鉆具向地下延伸，所需要的土巖樣不斷進入到巖心管內，當土巖樣達到預定深度后，便可以將鉆桿取出，實現了單回次取樣作業。重復以上步驟，直至全孔取樣完成。不取芯鉆孔利用水泵水壓，只需要及時更換鉆桿，鉆頭通過的土巖屑被水壓反沖上來形成鉆孔。
二、NTQZ-Q20型輕便型鉆機應用領域：
◇工程勘察 ◇物化探取樣、引孔 ◇超前鉆探 ◇灌漿打孔 ◇預埋件引孔 ◇各種爆破鉆孔 ◇檢查孔 ◇小型家用水井 ◇區域地質調查 ◇礦山礦脈探查 ◇礦藏品位評估 ◇巖土工程檢測
三、NTQZ-Q20輕便型取樣鉆機產品優點：
1、重量輕，汽油機動力，方便野外施工；
2、快捷拆裝、快速取芯；
3、高效耐用,專業配制的合金鉆頭、金剛石鉆頭，高效耐磨，多用途使用。
四、NTQZ-Q20鉆機主要參數
鉆進深度：≤20m；46mm孔徑：20m;60mm孔徑：10-15m;75mm孔徑：5-10m;91mm孔徑：3-8m,根據土層、巖石地層不同鉆進深度的能力會不同。
鉆桿直徑:30，長度1000mm；接頭外徑40mm(公母組合）。
鉆機轉速(r/min)：200-570，鉆機扭矩(N.m)：130
汽油機：功率4.5KW，轉速2000-3600r/min，型號：225
鉆架高度： 1.58m，鉆塔結構:塔式
整機凈重質量（含汽油機）(kg):60
外形尺寸（長*寬*高）：750*500*1580mm
五、NTQZ-Q20輕便型取樣引孔鉆機主要配件：
1、取樣鉆機：含汽油發動機、鉆進裝置、鏈條式支架、轉向盤。
2、供水系統：三缸柱塞泵、汽油發電機、進出水管。
3、鉆桿、鎖接手、墊叉、變徑接頭。
4、鉆具：Φ46、Φ60、Φ75mm或者更大的巖心管、巖心管鉆桿接頭、合金鉆頭、復合片鉆頭、金剛石鉆頭、金剛石擴孔器、三葉合金鉆頭、麻花螺旋鉆、復合片不取芯鉆頭等。
5、以上配置都可以根據不同的用途進行選配。
更換柴油機就可以形成柴油機動力-NTQZ-C20型輕便取樣鉆機。
