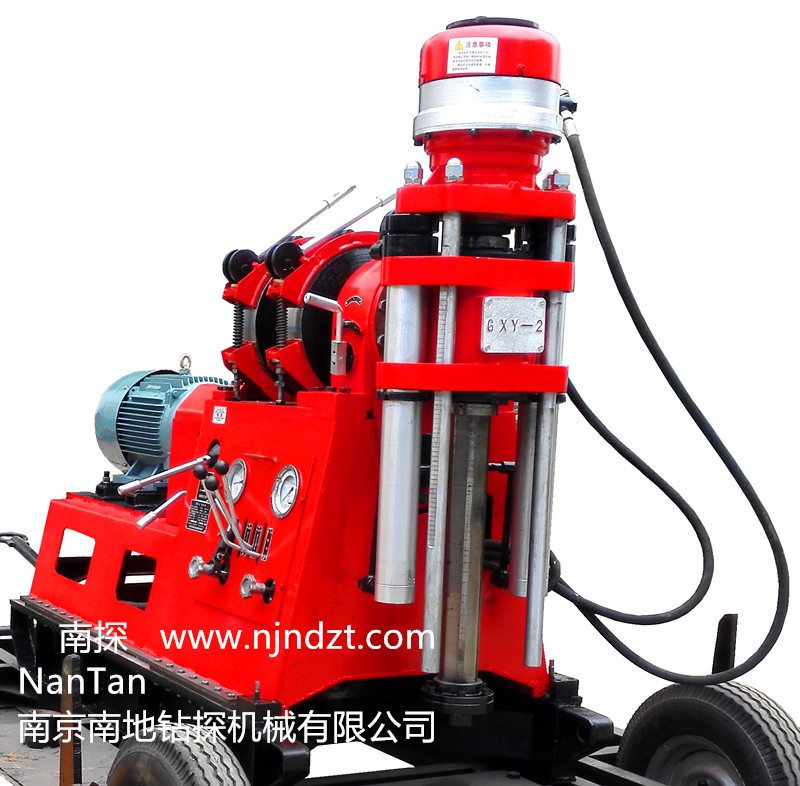

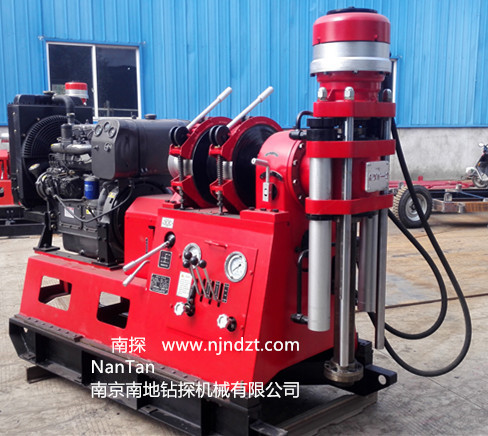

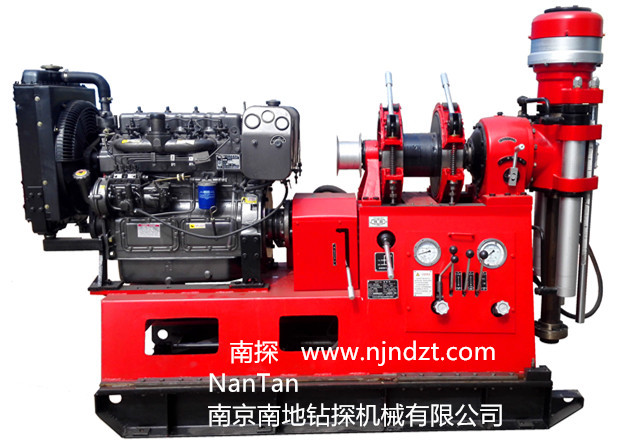

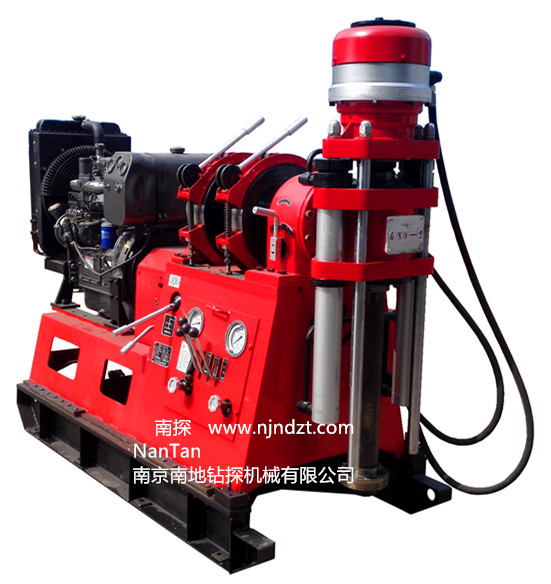

當前位置：GXY-2型巖芯鉆機、探礦鉆機、水井鉆機（300-600米）
GXY-2型巖芯鉆機設計先進，布局合理、結構緊湊，操作靈活、堅固耐用，可拆性好，便于搬遷、修理方便。主要用于地表及坑道對固體礦床的金剛石、合金鉆探，可用于工程地質勘察及地下水勘探，淺層石油，探礦、天然氣勘探、水文、水井、堤壩灌注、坑道通風、排水鉆探等工程孔鉆進以及小型鉆機灌注樁孔鉆進施工等。
GXY-2型鉆機具有自動定心式油壓卡盤、較強起拔能力的行星式卷?yè)P(yáng)機和操縱方便、使用可靠的離合器。
GXY-2型鉆機與一般類型油壓鉆機比較具有下列特點：
1.鉆機具有較高的轉速和較合理的轉速范圍，轉速級數較多、低速扭矩大，適合小口徑金剛石巖心鉆機，也能滿足大口徑硬質合金巖心鉆進和各種工程鉆孔的要求。
2.鉆機重量較輕，可拆性較好。鉆機可分解成九個整體部件，最大部件重量?jī)H200千克。便于搬遷，宜于山區工作。
3.結構簡單布局較合理，所有部件均表露在外，不相互重疊，便于維護、保養和修理。
4.鉆機具有兩個反轉速度，處理事故時勞動強度不大，且安全。
5.鉆機移車平穩，固定牢固，鉆機機架堅固、重心低，高速鉆進時穩定性好。
6.配有足夠儀表，利于掌握孔內情況，操縱手柄比較靈活，布局較合理，操縱靈活可靠。
7.鉆機與泥漿泵采用單機分別傳動，機場布置比較靈活，可減少機場面積。
·技術參數
|
鉆孔深度 （深度根據取芯、不取芯和地層情況等多種因素決定，本表為參考值） |
鉆孔直徑：60mm |
600 |
|
|
鉆孔直徑：75mm |
400 |
||
|
鉆孔直徑：200mm |
200 |
||
|
鉆孔直徑：300mm |
100 |
||
|
水平鉆孔直徑：75mm |
200-300 |
||
|
水平鉆孔直徑：110mm |
100-200 |
||
|
鉆孔傾角 |
360° |
||
|
立軸轉速(r/min) |
正轉 |
70 ；121 ；190 ；263 329；570 ；899 ；1241 |
|
|
反轉 |
55;257 |
||
|
立軸最大扭矩 (N.m) |
2760 |
||
|
立軸最大加壓力(KN) |
54 |
||
|
立軸最大起拔力(KN) |
72 |
||
|
立軸行程 |
600 |
||
|
立軸通孔直徑 |
76 |
||
|
卷?yè)P(yáng)單繩最大提升（低速單繩）(KN) |
30 |
||
|
卷筒轉速Drum speed |
37；65 ；103 ；141 r/min |
||
|
鋼繩提升速度（單繩單層） |
0.41 ；0.73 ；1.15 ；1.58 m/ s |
||
|
鋼繩直徑 |
Ф16 mm |
||
|
鋼絲繩容繩量 |
50m |
||
|
液壓油泵 |
流量最大：32 L/min 壓力最大:12Mpa 工作壓力：8Mpa 轉速：1500r/min |
||
|
配備動力 |
電動機 |
型號：Y180L-4 功率:22Kw 轉速:1470r/min |
|
|

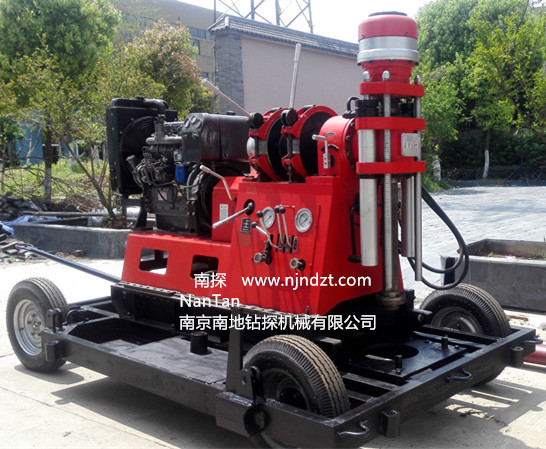

4沖程柴油機，冷卻水和風機，電起動 |
型號：4100 功率:40Kw 轉速:1500r/min |
||
|
移動式鉆井平臺的液壓缸系統 |
移動油缸行程：465 mm 鉆機離開孔口距離： 315 mm |
||
|
外形尺寸（長×寬×高）(mm) |
2160×950×1800 |
||
|
鉆機重量(不含動力機)(kg) |
1100 |
||
注:本鉆機動力配備柴油機或電動機,需由用戶訂貨時提出。

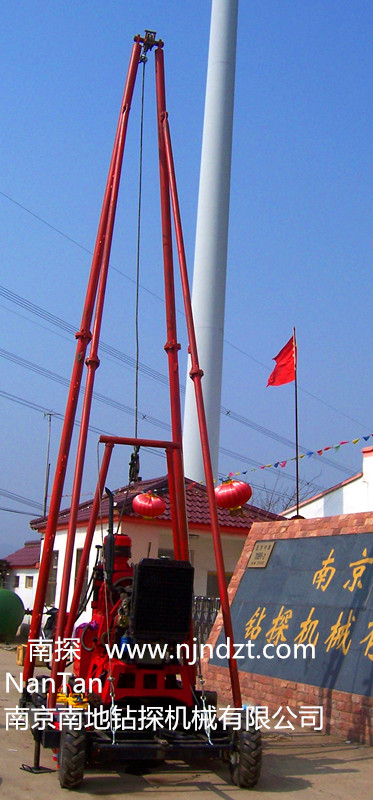

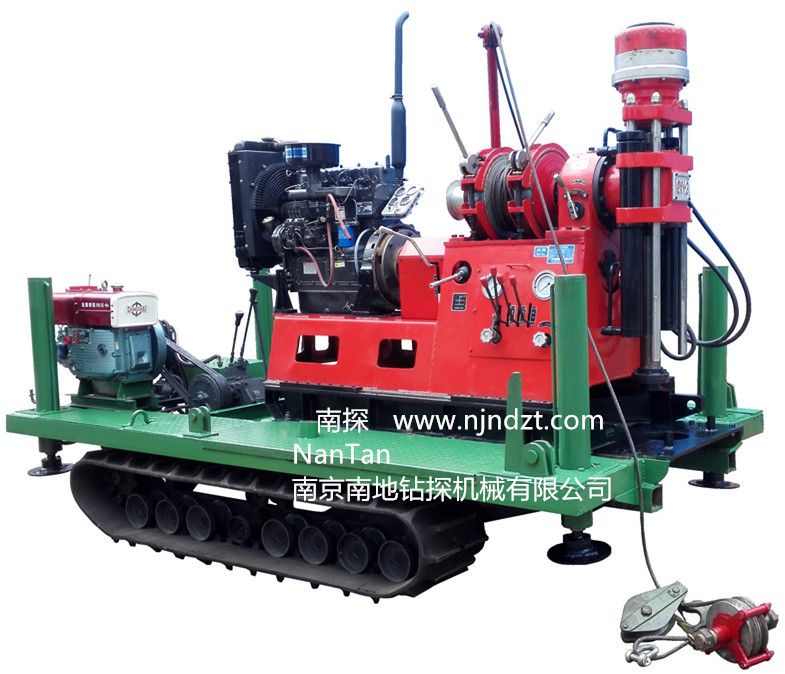

鉆機配套建議選配：鉆機底座及鉆塔(選一項）、泥漿泵（選一項）、鉆桿鉆具：1、T-SJ-4-3型鉆機底座及人字形鉆塔；2、T4-SJ-4-3型四輪拖掛底座及人字形鉆塔；3、LP-6T-01型大型履帶底盤及人字形鉆塔；4、LP-6T(8T)-02-STZDT型大型履帶底盤及折疊式液壓鉆塔；5、LP-8T-02-SSTLMSG型特大履帶底盤（升高型）及全液壓伸縮式起落鉆塔；6、9米、13米井字形直斜兩用鉆塔。備注：斜孔鉆塔需要定制、升高型履帶底盤訂貨時請說明。泥漿泵選配：BW200A型（雙缸）、BW150型（三缸）、BW160/10型（三缸）、BW250型（三缸）。鉆桿、鉆具：根據用途、深度要求選擇。

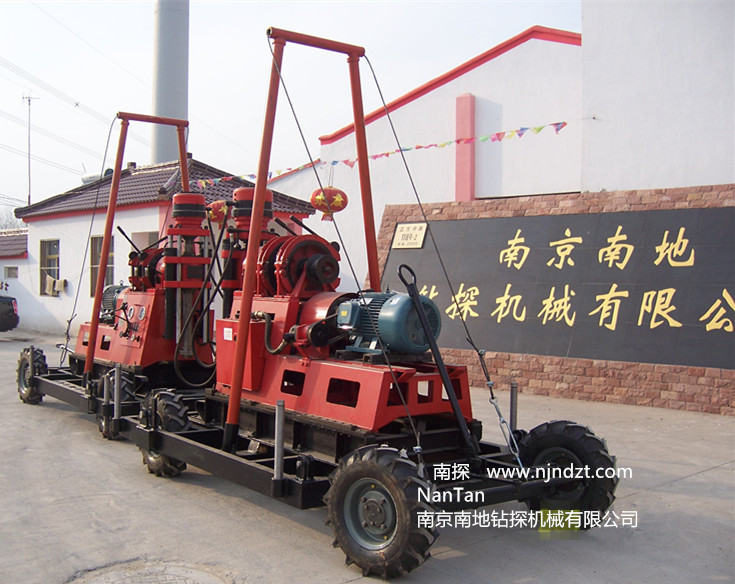

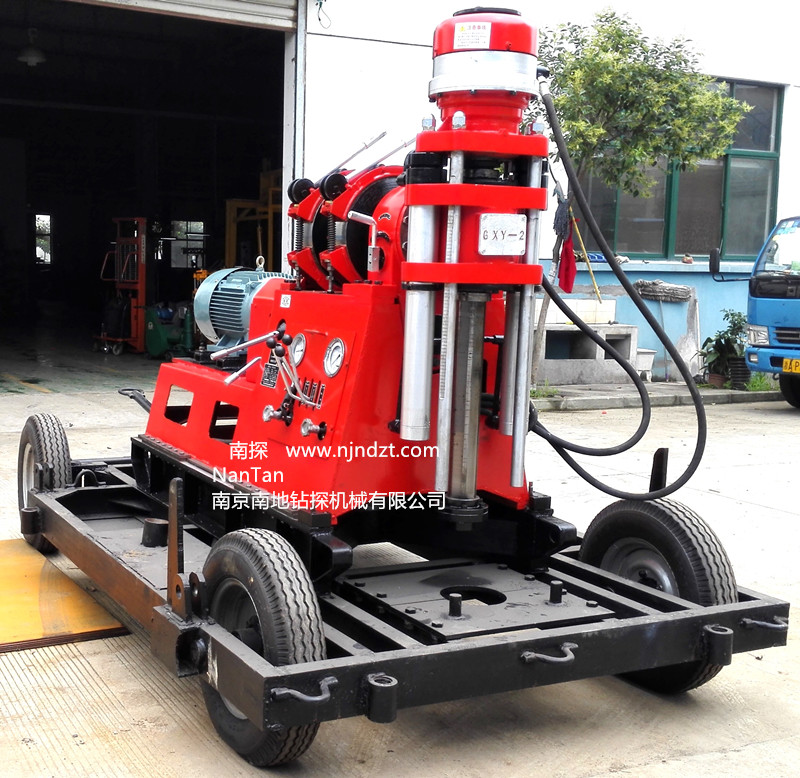

配套鉆機各種底座及鉆塔（選配，根據用戶要求選擇）
